Проект начинается с расчёта
Проект вентиляции под ключ начинается с аэродинамического расчёта сети. Без расчёта сопротивления каналов и скоростей потока система работает нестабильно по шуму и расходу воздуха.
В этом материале мы, инженеры компании «Вентрика», разберем техническую изнанку нашего реального кейса — проекта вентиляции и кондиционирования в ЖК «Малоохтинский 68» для квартиры площадью 140 м² (посмотреть фотографии готового результата можно по ссылке).
Важно: Если у вас симптомы дефицита воздухообмена (духота, конденсат, плесень), сначала изучите базовую статью: Вентиляция квартиры в новостройке: почему не работает и что делать. В этом материале фокус только на реализации проектного решения в конкретном объекте.
Расчет вентиляции: почему 60 м³/ч — это строгая база?
Перед тем как прокладывать трассы, мы определяем фундамент — расчетный воздухообмен. Мы проектируем системы с опорой на СП 60.13330.2020 и ГОСТ 30494-2011, при этом категорически против использования минимальных устаревших норм (вроде 3 м³/ч на 1 м² площади), так как в современных герметичных квартирах это прямой путь к повышенному уровню углекислого газа (CO₂).
Для спален в проекте закладываем расход 60 м³/ч на взрослого как практический ориентир по качеству воздуха в ночном режиме.
Сценарии распределения воздуха на объекте
Для наглядности мы составили таблицу, в которой рассчитали воздухообмен для квартиры в ЖК «Малоохтинский 68» (140 м²) по трем сценариям, в зависимости от потребностей жильцов:

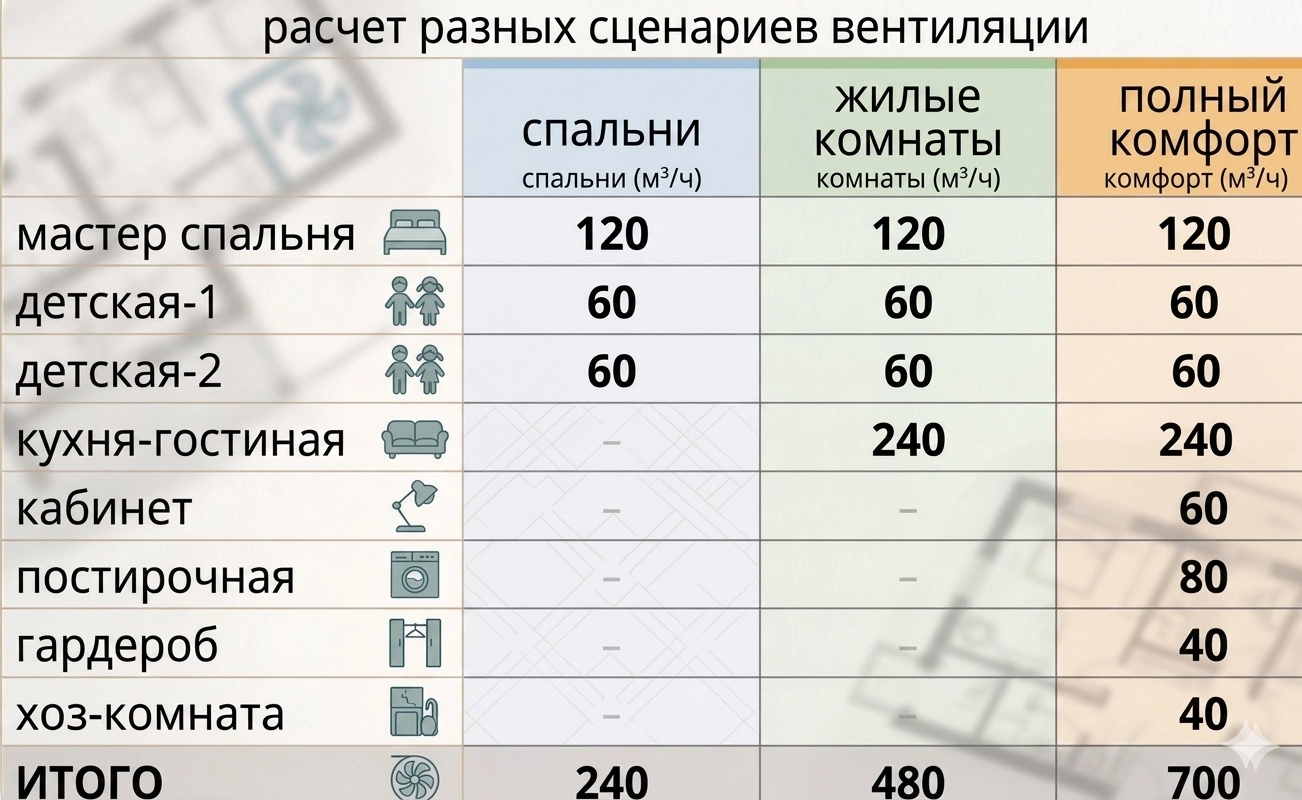

Таблица 1. Расчет воздухообмена для различных сценариев комфорта.
Вот более детальная расшифровка того, что мы закладываем в эти цифры:
- Зоны сна (сценарий «Спальни»): Приоритетная подача очищенного воздуха (всего 240 м³/ч). Это базовый минимум для здоровья при закрытых окнах (особенно актуально для шумного мегаполиса).
- Жилые комнаты (сценарий «Жилые комнаты»): Подача воздуха в спальни и гостиную (всего 480 м³/ч) — оптимальный баланс для комфортного нахождения всей семьи и гостей.
- Полный комфорт (сценарий «Полный комфорт»): Обновление воздуха во всех помещениях (всего 700 м³/ч), включая гардеробы, постирочные и хоз-комнаты, что полностью исключает застойные запахи и гарантирует идеальный микроклимат. В грязных зонах также предусмотрена усиленная вытяжка для создания правильного перетока воздуха — от чистых зон к грязным.
Инженерный стандарт «Вентрики»: вентустановку (в данном проекте — ПВУ с энтальпийным рекуператором) подбираем с запасом производительности около 20%. Это позволяет не держать оборудование на 100% оборотах и сохранять акустический комфорт.
Борьба за акустический комфорт: как на практике добиться 22–25 дБА?
Заявленные производителями в каталогах «22 дБ» часто остаются маркетологической уловкой. В реальности шум генерирует не только двигатель ПВУ, но и сам движущийся воздух. В условиях квартиры, где невозможно разместить промышленные метровые шумоглушители, мы применяем комбинированный метод гашения звука, чтобы с запасом перекрыть жесткие требования СП 51.13330.2011 («Защита от шума»).
1. Скорость потока — жесткий лимит
Аэродинамический шум — это свист воздуха на поворотах и решетках. Мы проектируем систему так, чтобы в магистральных воздуховодах скорость не превышала 3 м/с, а на диффузорах (точках выхода в комнату) падала до 1.5–2.1 м/с (что отвечает нормам подвижности воздуха в жилой зоне). Воздух не бьет струей, а плавно и практически незаметно для слуха замещает отработанные массы.
2. Многоступенчатое шумоглушение в стесненных условиях
Так как занижать потолки во всей квартире нельзя, мы используем локальные, но высокоэффективные решения:
- Основной барьер: Жесткий трубчатый шумоглушитель сразу на выходе из установки.
- Виброразвязка оборудования: Клеить виброизоляцию на сами воздуховоды при наших скоростях нет смысла. Зато саму установку мы монтируем на специальные виброопоры, а к магистрали подключаем через гибкие вставки. Это полностью отсекает передачу структурной вибрации от двигателя на перекрытия.
- Акустические адаптеры: Мы подключаем щелевые диффузоры через гибкие шумоглушащие воздуховоды (сонодеки). Они работают как финальный фильтр, отсекающий высокочастотный шелест непосредственно перед подачей в спальню.
3. Балансировка ирисовыми клапанами
Распространенная ошибка монтажников — использование дешевых дроссель-клапанов (заслонок). При частичном перекрытии они создают завихрения и свист.
В проекте на Малоохтинском мы применили ирисовые диафрагмальные клапаны. Они сужают сечение строго по центру и равномерно (как диафрагма в объективе фотоаппарата). Только так можно точно настроить подачу требуемых 60 или 120 м³/ч в конкретную комнату, не спровоцировав аэродинамический гул.
Сохранение высоты потолков: эстетика инженерных систем
В современных новостройках Санкт-Петербурга и Москвы каждый сантиметр чернового потолка критически важен. Заказчики хотят видеть высокие светлые пространства, а не технические короба над головой.
Чтобы интегрировать монтаж канального кондиционера и вентиляции, сохранив дизайн-проект, мы применили прямоугольные воздуховоды высотой всего 150 мм. Все основные инженерные узлы, коллекторы и адаптеры были вынесены в зоны коридоров, гардеробных и санузлов. В жилых комнатах потолок опускался минимально — ровно на размер скрытой щелевой решетки.
Итог: во что вы инвестируете?
Заказывая проектирование систем вентиляции у инженеров «Вентрики», вы платите не за метры оцинкованной трубы, а за измеримый результат:
- Здоровый микроклимат: Уровень CO₂ всегда в пределах зеленой зоны (до 800 ppm по нормам ГОСТ).
- Акустический комфорт: Работа системы сливается с естественным фоном помещения (расчетные 22–25 дБА, что тише норматива СП для спален).
- Энергоэффективность: Система ПВУ с рекуперацией (возврат тепла) кардинально снижает нагрузку на электрический калорифер зимой, экономя ваши деньги.
